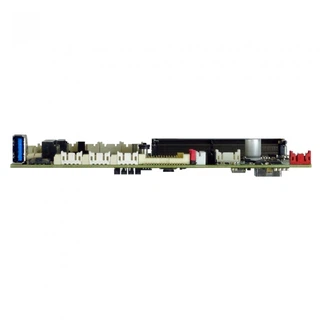

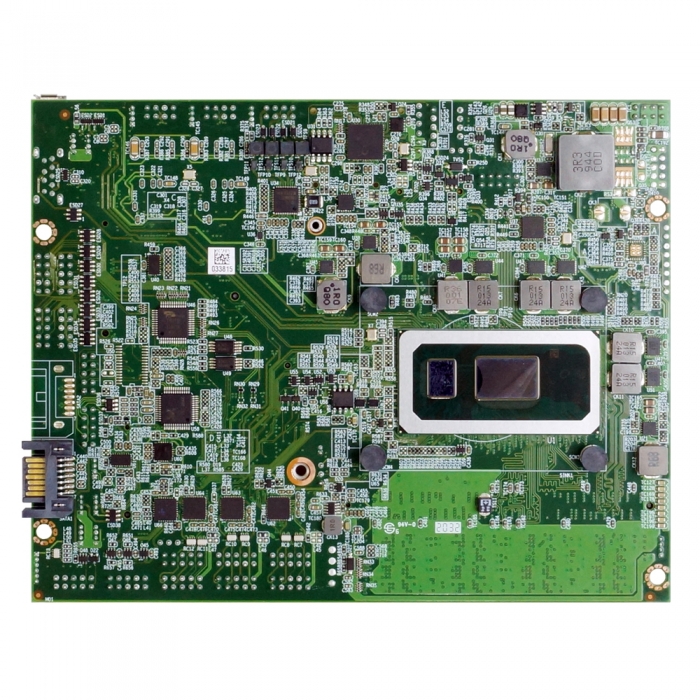

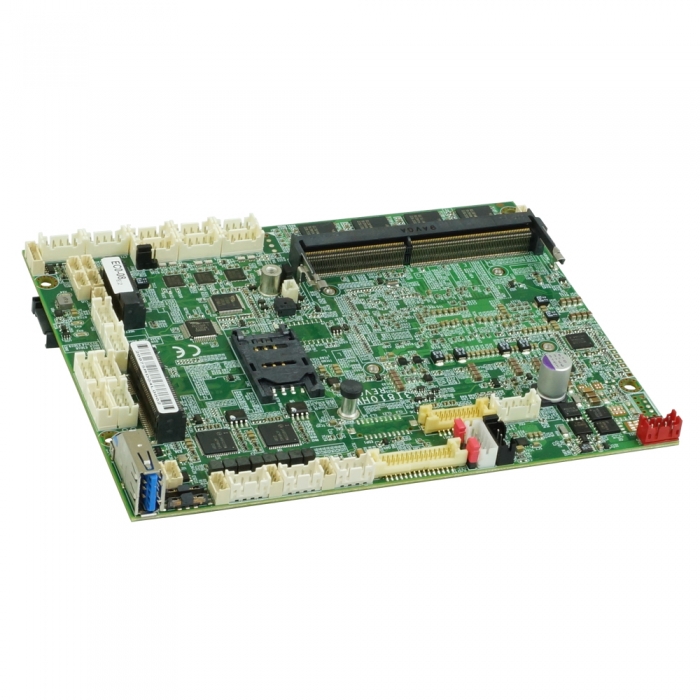

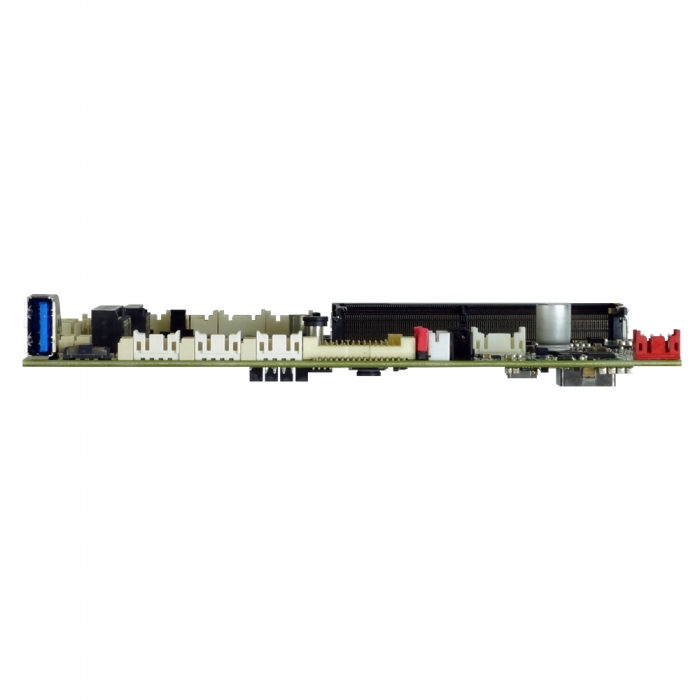

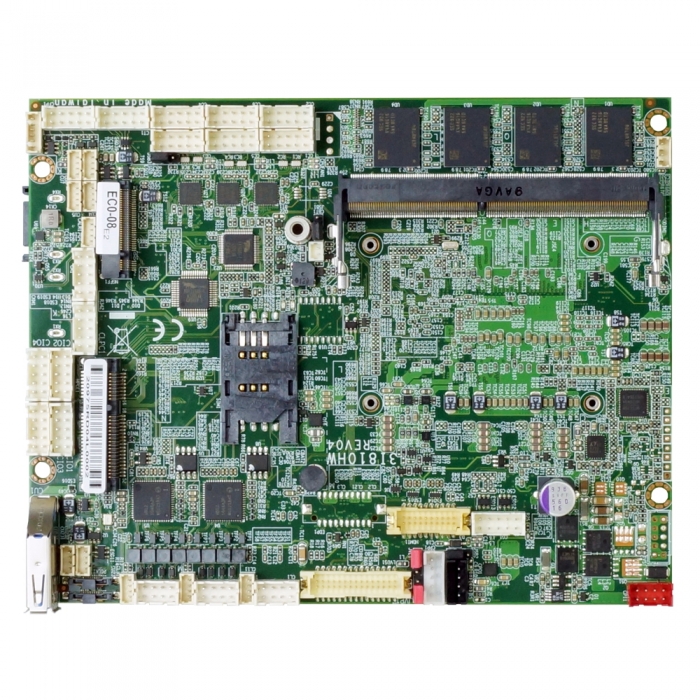

3I810HW-EI7, Rev04 (четвертая ревизия) с процессором i7-8665UE + SODIMM slot мак. до 32Гб., Комплект кабелей {20}

Основные характеристики

Глубина, мм

115

Вид поставки

OEM

Особенности

8GB onboard + 1x SODIMM (до 32GB). USB TouchScreen контроллер. M.2 3042/2242 (PCIe x2/mSATA/USB3.0/USB 2.0). mSATA совмещен с SATA№2. 6x RS232/422/485. 1x SIM. 16x DI/16x DO. 1x int.VGA, 1x int.HDMI

Комплект поставки

Материнская плата, инструкция, комплект кабелей

Ширина, мм

146

Ссылка на описание

https://www.lex.com.tw/products/motherboard/board-page/1/37-3i810hw-3i810bw

Габариты

Тип ключа

B key

Предупреждение

Большинство портов и разъемов задействуются при подключении доп.адаптеров или кабелей

Максимальная TDP центрального процессора, Вт

25

Чипсет

Нет (SOC)

Частота системной шины, МГц

100

Тип оперативной памяти

DDR4

Форм-фактор модуля памяти

SODIMM

Количество слотов памяти, шт

1

Минимальная частота памяти, МГц

2133

Максимальный объем памяти, ГБ

32

Поддержка ECC

Нет

Версия PCI Express

3.0

Внимание

Характеристики слотов PCI-E (количество линий) следует уточнять на сайте производителя

Графический чипсет

Intel UHD Graphics 620

Аудиочипсет

HD Audio

Количество каналов аудио

2.0

M.2

Тип сокета M.2

SATA 6 Гб/с, PCIe x2

Макс. допустимый форм-фактор M.2

3042

SATA / SAS

SATA 6 Гб/с

2

USB 3.2 Gen1 внутр.

2

USB 2.0 внутр.

4

USB 3.2 Gen1

1

Сеть

Сетевой контроллер

2 - Intel i210IT, 1 - Intel i219LM

Тип установки процессора

Распаян на плате

Модель установленного процессора

Intel Quad-Core Core i7-8665UE 1.7~4.4 ГГц

USB задняя панель

Количество разъемов вида USB A

1

Тип сетевой карты, Мб/с

1000

Максимальная частота памяти, МГц

2400

miniPCI-E 1x полной длины

1

mini-SATA 6 Гб/с

1

USB внутр.

Com порт (RS232, Serial, DB9) внутр.

6

LVDS

1

BIOS

AMI UEFI

Количество M.2

1
